The perfect spark: Redesigning een staafelektrode
Een elektrode die beter tussen de voegen past voor een nauwkeuriger resultaat
Een elektrode lijkt een complex product, maar bestaat in de basis uit drie belangrijke onderdelen die in verhouding moeten blijven:
-
De koperen staaf
-
Het bad met kopersulfaatoplossing
-
De poreuze plug (kurk of houten tip)
Door slim gebruik te maken van een oudere elektrode konden we de bestaande verhoudingen eenvoudig overnemen en toepassen op het nieuwe ontwerp.
Het idee: een dunnere elektrode die door de voegen van de brug past
De bestaande elektrode was te dik. Er was een slanker ontwerp nodig dat door een voeg van minder dan vijf centimeter kon worden ingebracht. Door de oorspronkelijke verhoudingen te behouden, konden we de elektrode opnieuw vormgeven tot een smaller model mét dezelfde meetprestaties en betrouwbaarheid.
Het eindproduct

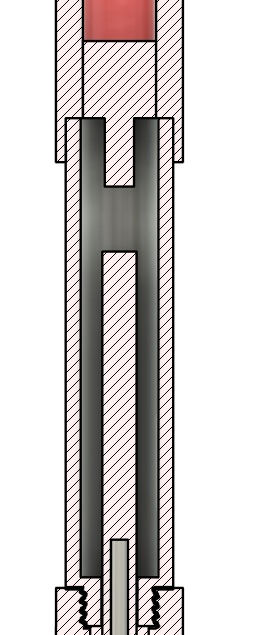

De elektrode bestaat uit een kunststof buis gevuld met verzadigde kopersulfaatoplossing. In die oplossing bevindt zich een zuivere koperen staaf, dit is het actieve referentie-element. De buis is onderaan afgesloten met een poreuze plug, die contact maakt met de omgeving (bijvoorbeeld bodem of beton). Het meetinstrument wordt aangesloten op de koperen staaf. Tijdens de meting fungeert de elektrode als stabiel referentiepunt; het potentiaalverschil tussen de structuur en deze referentie-elektrode wordt gemeten.
Een compacte elektrode met uitwisselbare kopstukken
De elektrode levert dezelfde nauwkeurige meetgegevens als het vorige model, maar is in gebruik een stuk praktischer. Daarnaast hebben we drie verwisselbare kopstukken ontworpen, zodat de inspecteur onder elke gewenste hoek kan meten.
